噴射成型的優點：
1、生產效率比手糊的高4-8倍。
2、產品整體性好，無接縫，層間剪切強度高，樹脂含量高，抗腐蝕、耐滲漏性好。
3、可減少飛邊，裁布屑及剩餘膠液的消耗。
4、產品尺寸、形狀不受限製。
5、噴射機能使催化劑和樹脂於噴射前在液壓下在噴管內混合均勻，故噴射時無壓縮空氣漏出，噴射時空氣汙染少。
生產準備：
一、材料準備：原材料主要是樹脂和無撚玻纖紗。
二、模具準備：準備工作包括清理、組裝及塗脫模劑等。
三、噴射成型設備：噴射成型機分壓力罐式、泵供式和綜合式三種：
1、泵式供膠噴射成型機，是將樹脂引發劑和促進劑分別由泵輸送到靜態混合器中，充分混合後再由噴槍噴出，稱為槍內混合型。其組成部分為氣動控製係統、樹脂泵、助劑泵、混合器、噴槍、纖維切割噴射器等。樹脂泵和助劑泵由搖臂剛性連接，調節助劑泵在搖臂上的位置，可保證配料比例。在空壓機作用下，樹脂和助劑在混合器內均勻混合，經噴槍形成霧滴，與切斷的纖維連續地噴射到模具表麵。這種噴射機隻有一個膠液噴槍，結構簡單，重量輕，引發劑浪費少，但因係內混合，使完後要立即清洗，以防止噴射堵塞。
2、壓力罐式供膠噴射機是將樹脂膠液分別裝在壓力罐中，靠進入罐中的氣體壓力，使膠液進入噴槍連續噴出。它是由兩個樹脂罐、管道、閥門、噴槍、纖維切割噴射器、小車及支架組成。工作時，接通壓縮空氣氣源，使壓縮空氣經過氣水分離器進入樹脂罐、玻纖切割器和噴槍，使樹脂和玻璃纖維連續不斷的由噴槍噴出，樹脂霧化，玻纖分散，混合均勻後沉落到模具上。這種噴射機是樹脂在噴槍外混合，故不易堵塞噴槍嘴。
3、綜合式噴射成型器綜合了以上兩種成型機的優點使設備優勢進一步擴大，采用了溫度可控的樹脂、催化劑混合容器，操作簡單混合均勻。混合後的樹脂、固化劑由泵從相應的容器中吸出、玻纖經玻纖切割器切割經噴射器連續噴出，樹脂和固化劑被霧化、玻纖分散混合均勻後沉落到模具上，這種成型機減少了引發劑和催化劑的揮發減少了空氣汙染有效的降低對人體的危害，並且獨立混合的方式有效的解決了槍管堵塞的問題。
噴射成型工藝控製
一、噴射工藝參數選擇：
1、樹脂含量 噴射成型的製品中，樹脂含量控製在90%左右。
2、噴霧壓力 當樹脂粘度為0.2Pa·s，樹脂罐壓力為0.05～0.15MPa時，霧化壓力為0.3～0.55MPa，方能保證組分混合均勻。
3、噴槍夾角 不同夾角噴出來的樹脂混合交距不同，一般選用20°夾角，噴槍與模具的距離為350～400mm。改變距離，要高速噴槍夾角，保證各組分在靠近模具表麵處交集混合，防止膠液飛失。
二、噴射成型：
①環境溫度或樹脂溫度應控製在（25±5）℃，過高，易引起噴槍堵塞；過低，混合不均勻，固化慢。
②噴射機係統內不允許有水分存在，否則會影響產品質量。
③成型前，模具上先噴一層樹脂，然後再噴樹脂纖維混合層。
④噴射成型前，先調整氣壓，控製樹脂和玻纖含量。
⑤噴槍要均勻移動，防止漏噴，不能走弧線，兩行之間的重疊富庶小於1/3，要保證覆蓋均勻和厚度均勻。
⑥噴完一層後，立即用輥輪壓實，要注意棱角和凹凸表麵，保證每層壓平，排出氣泡，防止帶起纖維造成毛刺。
⑦每層噴完後，要進行檢查，合格後再噴下一層。
⑧最後一層要噴薄些，使表麵光滑。
⑨噴射機用完後要立即清洗，防止樹脂固化，損壞設備。

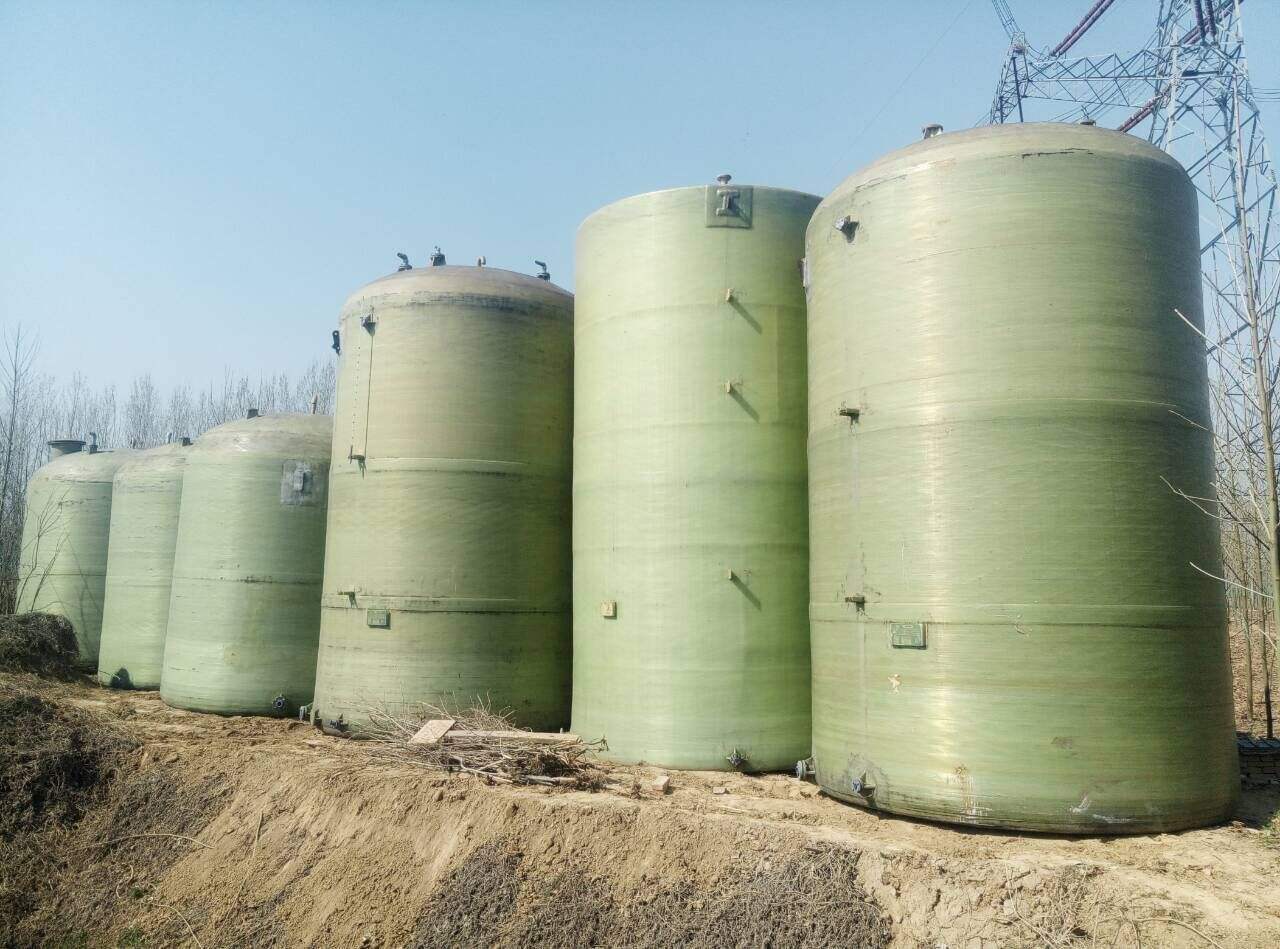

結構層成型：
一、產品的主要承力層
A．結構層由如下纏繞層組成
※ 無堿玻璃纖維內環向纏繞層
※ 無堿玻璃纖維內交叉纏繞層
※ 無堿玻璃纖維外環向纏繞層
B．成型設備為計算機控製的往複式交叉纏繞設備。
C．纏繞工藝的主要技術參數：
※ 纏繞紗類型：2400Tex 無堿無撚玻璃纖維纏繞紗
※ 導絲頭團數：48
※ 梳齒寬度：200mm
※ 纏繞層樹脂含量：50.0%
※ 交叉纏繞角：55°
二、外保護層——保證製品不受外界環境的侵蝕，樹脂含量≥90%。
三、生產工藝流程
A．成型工藝：連續玻璃纖維纏繞成型工藝
B．成型設備：計算機控製纏繞成型設備
C．纏繞成型工藝特點
※機械化、自動化程度最高，產品質量穩定
※可按製品承受應力特點來設計纖維纏繞規律，使之充分發揮纖維的抗拉強度
※製品比強度高
※采用遠紅外線對產品進行加熱固化，使產品的各項力學性能指標達到最高，延長了使用壽命。
四、主要生產工序及技術要求
產品製造主要由以下工序組成：
A：抽樣檢驗各種原輔材料是否合格
B：施工環境控製：環境溫度應控製在15~30℃範圍內，相對濕度應不大於70%；當溫度小於適宜溫度時，應采取加溫措施，以免影響產品生產及產品質量
C：模具處理
模具應平整並保持幹燥，塗刷脫模劑應均勻；
D：配料
□配料應嚴格按照質檢中心提供的配方進行
□配料容器應保持幹燥、清潔、無漬物
□配置的膠液應充分攪拌均勻，攪拌時間不低於2小時
E：內襯層製作：內襯層是產品的主要耐腐蝕層，不應有影響產品質量的氣泡等直觀缺陷，內襯層製作完成後，應用遠紅外線烤板進行加熱固化；
F：增強層製作，；纏繞層不能有斷紗，以免影響製品強度，逐層壓實，製作完成後應用遠紅外線烤板進行加熱固化；
H：外保護層製作：外保護層作為管道防止受外界環境侵蝕及管道抗老化作用關鍵層，應嚴格使用設計樹脂，保證樹脂含量及設計厚度，不允許有氣泡、幹斑等直觀缺陷；
G：修整：應嚴格按照設計尺寸進行。
產品製作完成後進行熱處理，然後再常溫固化。
