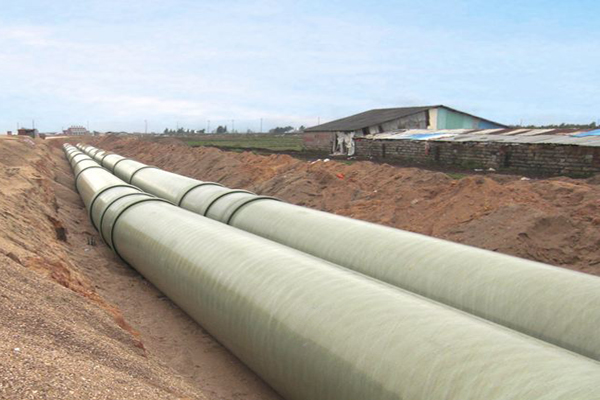

管體滲漏
（1）在運輸搬運進程中不合理的裝卸、放置方法易使管體受衝擊，碰撞而產生缺陷，其目視特征是局部泛白，滲漏特點是冒汗。
（2）在吊裝、運輸、向管溝中鋪放時，支點間距過大，尤其是剛度富裕量小的中小口徑低壓管材，會使管體因撓曲變形過大而產生損壞。其目視特征是管體可見較有規律的環向裂紋。
接口滲漏
接口滲漏主要與環境、條件、操作真的技術熟練程度、責任心等有關。
（1）帶水操作，內層不固。
（2）接口未打磨至內襯，表麵打磨不夠，粘有贓物，影響手糊界麵粘結強度。
（3）接口間隙太寬，兩管錯位。
（4）手糊時，輥壓不足，氣泡太多，有條蟲狀、貫通類氣孔。
（5）接口密封處使用了收縮率大的膩子，製品含膠量太低。
“O”型密封接頭滲漏
（1）承口變形失圓，直徑變大的方向膠圈壓縮量不足。
（2）與膠圈接觸的密封麵有分層、軸向劃痕、氣孔、溝槽、不平整等外觀缺陷。
（3）“O”型橡膠圈有裂紋、凹凸、接頭等質量缺陷。
（4）“O”型橡膠圈硬度太大，壓縮量不夠，儲存太久失去彈性等。
（5）插管與承管軸線偏角太大。
法蘭、三通滲漏
（1）法蘭與管體軸線不垂直，受力不均，導致根部開裂。
（2）法蘭薄厚不均，背麵不平整，螺帽與法蘭麵不能全部接觸或預緊螺栓時沒能對稱上緊，導致法蘭受力不均根部出現微裂紋。
（3）墊片材質不易壓縮，采用了雙層或多層墊片。
（4）螺栓有鬆有緊。
（5）三通主管與支管的馬鞍形接口吻合不好。
（6）三通根部加強厚度不夠，強度不足。
